6 korzyści z Single-Pair Ethernet 0
6 korzyści z Single-Pair Ethernet

Przygotuj się na Drive IIoT z pojedynczą siecią Ethernet - od czujnika po chmurę

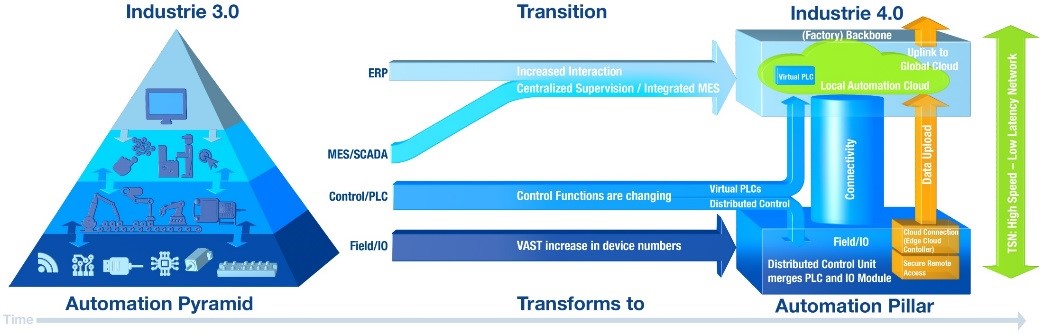

W ciągu ostatnich 20 lat Ethernet w coraz większym stopniu infiltrował halę produkcyjną jako podstawowy sposób łączenia systemów automatyki i przesyłania danych podstawowych do sieci. Teraz arena przemysłowa przeżywa kolejną rewolucję z Industry 4.0 i IIoT, dzięki której dane w czasie rzeczywistym z podłączonych czujników i urządzeń wykonawczych są monitorowane, udostępniane i analizowane. Umożliwia to udoskonalenia, takie jak sztuczna inteligencja, uczenie maszynowe i cyfrowa technologia bliźniacza, które zapobiegają przestojom poprzez konserwację predykcyjną i optymalizują wydajność dzięki automatycznemu prognozowaniu i zarządzaniu zapasami.

Ponieważ tradycyjne rozproszone systemy sterowania są zastępowane przez automatyzację, tylko jedna technologia warstwy fizycznej jest w stanie zapewnić znaczną redukcję kosztów, oszczędność miejsca, większy zasięg i lepszą wydajność. Technologią tą jest Single-Pair Ethernet (SPE) i wymaga natychmiastowych działań ze strony rozwijających się fabryk przyszłości.


Dlaczego SPE, dlaczego teraz?

Przemysłowe protokoły Ethernet, takie jak Modbus TCP/IP, EtherCat, EtherNet/IP i Profinet, znacznie poprawiły komunikację na poziomach routingu i nadzoru, ale znaczna część komunikacji między urządzeniami na poziomie podstawowym/IO od dawna opiera się na tradycyjnych protokołach Fieldbus, takich jak Profibus, AS-Interface, Modbus, CANOpen, DeviceNet, CC-Link i IO-Link, które zwykle wymagają wielu oddzielnych i zastrzeżonych instalacji okablowania.

Tradycyjne protokoły Fieldbus od dawna są reklamowane ze względu na ich wrażliwy na czas transfer i determinizm, aby zapewnić, że właściwe informacje są wysyłane i odbierane, kiedy i gdzie są potrzebne, co ma kluczowe znaczenie dla komunikacji w zastosowaniach przemysłowych i motoryzacyjnych. Jednak rozwój sieci wrażliwych na czas (TSN) przez IEEE zaspokaja te potrzeby poprzez synchronizację czasu i deterministyczną komunikację przez standardowy Ethernet.

Przy ogromnym wzroście liczby czujników i urządzeń wykonawczych na poziomie podstawowym/IO oraz rosnącym zapotrzebowaniu na więcej informacji, tradycyjne protokoły Fieldbus szybko stają się wąskim gardłem w środowisku automatyki, osiągając prędkość od 10 do 12 Mb/s przy ograniczonych długościach łącza. Ponieważ coraz więcej połączeń jest zintegrowanych z systemami automatyki i maszynami, nieporęczne kable Fieldbus zajmują zbyt dużo miejsca i wymagają kosztownej i trudnej instalacji (często w wypełnionym kanale kablowym).

Wraz z wprowadzeniem SPE i TSN, nadszedł czas na jedną standardową sieć Ethernet typu end-to-end i całkowicie cyfrową komunikację. Użytkownik końcowy czerpie znaczące korzyści z umożliwienia obsługi ogromnych ilości czujników, urządzeń wykonawczych i modułów IO na poziomie podstawowym, dostarczania podstawowych danych do programowalnych sterowników logicznych (PLC), systemów wykonawczych produkcji oraz do szkieletu przedsiębiorstwa do chmury jednocześnie w czasie rzeczywistym.

6 zalet Single-Pair Ethernet

Dzięki jednej sieci Ethernet od czujnika do chmury, SPE i TSN umożliwiają kontrolę nad wszystkimi komponentami sieciowymi w celu napędzania wdrażania IIoT w środowisku przemysłowym. Mają także na celu zmniejszenie CapEx o 80%, przy jednoczesnym zapewnieniu długoterminowych oszczędności operacyjnych dzięki różnym korzyściom.

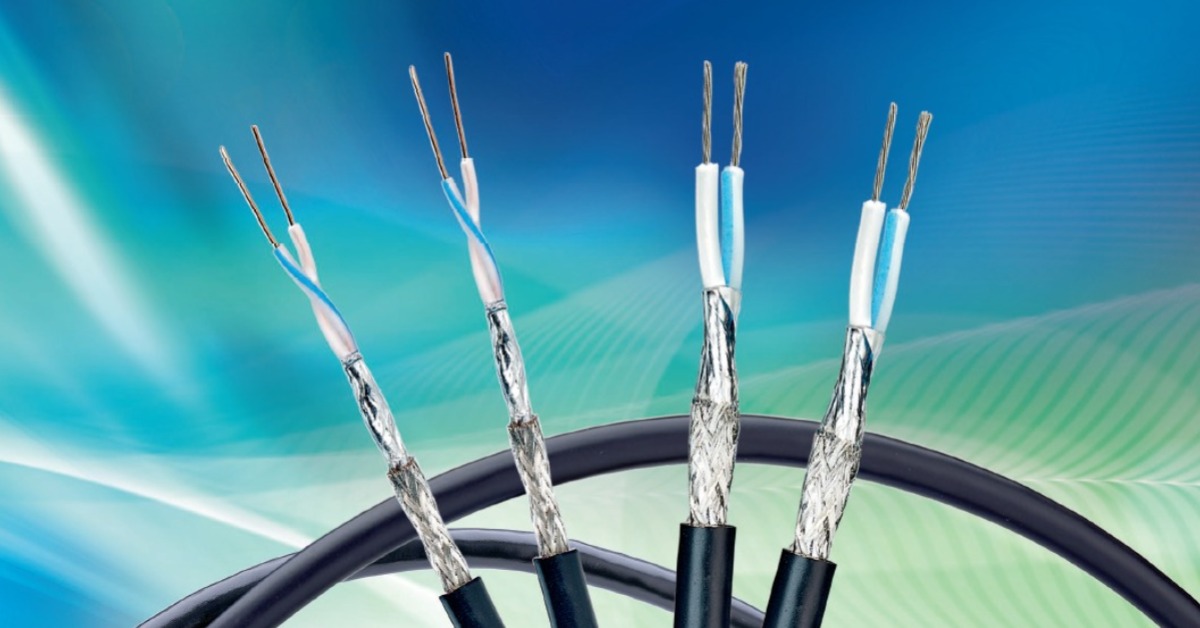

1. Kompaktowe, lżejsze kable o 50% mniejszej masie i mniejszej powierzchni niż tradycyjne kable Fieldbus oszczędzają miejsce w robotach oraz ścianach i podłogach, zapewniając jednocześnie bardziej uporządkowaną, zdefiniowaną infrastrukturę oraz zmniejszając wymagania dotyczące kontroli mocy i temperatury.

2. Szybsza, łatwiejsza instalacja obniża koszty materiałów i robocizny w przypadku nowych konstrukcji fabrycznych, umożliwiając łatwą integrację urządzeń podstawowych, czujników i urządzeń wykonawczych z istniejącym środowiskiem Ethernet bez dodatkowych bram i interfejsów.

3. Potencjał dla 10-krotnie lepszego zasięgu urządzeń dzięki możliwości obsługi 10 Mb/s na odległości do 1000 metrów i 10-krotnej wydajności transmisji przy istniejących opcjach 1 Gb/s i multi-gigabit.

4. Topologie magistrali bez dodatkowych linii energetycznych za pośrednictwem krótkich segmentów łącza wielopunktowego w połączeniu z liniami Power over Data Lines (PoDL).

5. Prosta, ekonomiczna pasywna dystrybucja linii z możliwością współdzielenia kabli, gdzie wspólny kabel twisted-pair umożliwia istnienie czterech kanałów SPE w jednym kablu.

6. Znany oparty na standardach kabel i łączność z wymiennymi interfejsami wtyczek M8 i M12, które spełniają ustalone standardy M2I2C2E2/M3I3C3E3

Szybsze zwiększenie tempa produkcji

Single-Pair Ethernet napędzany był głównie przez przemysł motoryzacyjny ze względu na potrzebę stosowania mniejszych, lżejszych kabli o dużej przepustowości stosowanych w systemach zaprzęgania pojazdów. Wczesne standardy SPE, takie jak 1000BASE-T1 (2015 IEEE 802.3bw) i 1000BASE-T1 (2016 IEEE 802.3bu), obejmowały TSN, który oferował niskie deterministyczne opóźnienie i PoDL do zdalnego zasilania urządzeń.

Świat automatyki przemysłowej i procesowej odnotował te osiągnięcia SPE i powstała grupa IEEE P802.3cg 10Mbps Single-Pair Ethernet Task Force. Celem było opracowanie krótkiego zasięgu 10BASE-T1S obsługującego 10 Mb/s do co najmniej 15 metrów i dalekiego zasięgu 10BASE-T1L do co najmniej 1000 metrów, które stanowią atrakcyjną alternatywę dla tradycyjnych protokołów Fieldbus i są idealne do łączenia niskiej prędkości urządzeń IIoT i IoT. Obecnie wielozakresowy SPE (2,5, 5 i 10 Gb/s) jest opracowywany przez grupę roboczą IEEE 802.3ch i oczekuje się go w ciągu najbliższych kilku lat.

Zapotrzebowanie rynku w połączeniu z opracowaniem standardów oznacza dla SPE świetlaną przyszłość, która doprowadzi do tego, że przemysłowy Ethernet przewyższy tradycyjną komunikację Fieldbus w ciągu najbliższych pięciu lat. Belden przewiduje wysoki wskaźnik wzrostu dla SPE wynoszący od 2 do 3 milionów węzłów instalacyjnych w ciągu pierwszych pięciu lat, a następnie gwałtowny wzrost.

Czas działać

Wzrost liczby inteligentnych urządzeń Industry 4.0 i IIoT, wspieranych przez warstwę fizyczną SPE, zapewni znaczną redukcję kosztów, oszczędność miejsca, większy zasięg i lepszą wydajność.

Kluczowi interesariusze w całym łańcuchu - od twórców czujników i urządzeń wykonawczych po innowatorów automatyki i robotyki oraz tych, którzy chcą zbudować kolejną inteligentną fabrykę - potrzebują wiodącego partnera z doświadczeniem inżynieryjnym, produktowym i aplikacyjnym, aby opracować kompletne kompleksowe rozwiązanie SPE. Tym partnerem jest Belden.

Jeśli chodzi o transmisje sygnałów, Belden jest dostawcą rozwiązań numer jeden. W związku z opracowaniem najbardziej zaawansowanego kabla na rynku inwestujemy w rozwój uzupełniającej infrastruktury SPE.

Niezależnie od tego, czy uczestniczysz w opracowywaniu technologii, które będą gromadzić, analizować i przetwarzać dane w czasie rzeczywistym, czy projektujesz inteligentną robotykę, maszyny i urządzenia automatyki, które będą reagować na te dane i optymalizować produkcję, Belden chce poznać Twoje specyficzne wyzwania i cel, który pomoże Ci wyprzedzić konkurencję. Razem możemy stworzyć ekosystem partnerski, aby sterować IIoT za pomocą SPE - od czujnika po chmurę.
