Czy wiesz co jest drukowane na otulinie Twojego kabla ?

Oczywistym jest, że otulina chroni to, co jest w środku kabla: izolację i rdzeń przewodu.

Ale czy kiedykolwiek przyjrzałeś się bliżej samej otulinie kabla? Wydrukowane tam litery, cyfry i słowa zawierają wszystkie potrzebne informacje o kablu - o ile wiesz, jak je odczytać.

Informacja nadrukowana na powierzchni kabla mówi, gdzie można zainstalować kabel, kto go wyprodukował, a nawet jak łatwy jest w instalacji (na podstawie rozmiaru).

Masz pytanie dotyczące używanego kabla? Zerknij na otulinę kabla....zawiera ona odpowiedzi!

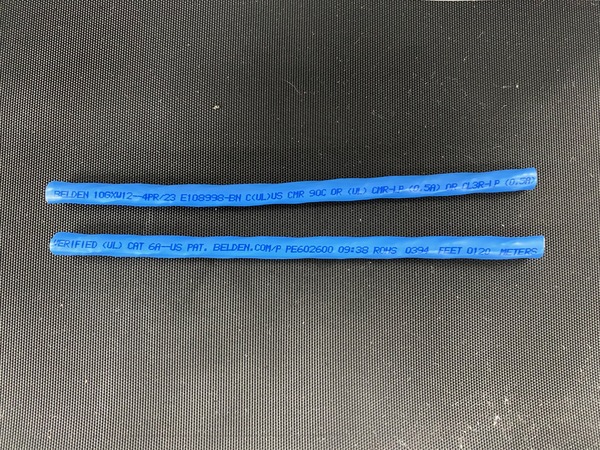

Jako przykład przyjrzyjmy się z bliska legendzie wydrukowanej na przewodzie Beldena REVConnect® Category 6A 10GXW12 Cable.

Oto co znajdziesz nadrukowane na powierzchni…

Nazwa producenta (Belden):

Nawet jeśli kabel leżał od jakiegoś czasu w Twoim magazynie, jedno spojrzenie powinno powiedzieć, która firma go wyprodukowała. Informacje te są pomocne w przypadku pytań lub konieczności złożenia zamówienia.

Nazwa produktu (10GXW12):

Znajomość nazwy producenta to krok w dobrym kierunku… ale posiadanie nazwy konkretnego produktu kablowego, który trzymasz w rękach, może ułatwić zamówienie większej ilości lub wyszukanie dodatkowych informacji.

Liczba par (4 szt.):

Widzenie „4PR ”, „2PR” itp. Informuje o liczbie par przewodów w kablu.

Średnica / AWG (23):

Dwucyfrowa liczba umieszczona obok liczby par przewodów określa amerykańską grubość drutu - lub pole przekroju poprzecznego okrągłego drutu (zasadniczo średnicę). Im większa liczba, tym mniejsza całkowita średnica kabla. W tym przypadku średnica kabla 23 AWG jest dość mała (0,25 cala), więc łatwiej jest nią zarządzać.

Na przykład kabel 10GXW12 jest najmniejszym i najlżejszym dostępnym kablem kategorii 6A - i najłatwiejszym rozwiązaniem kategorii 6A do obsługi, instalacji i prowadzenia przez przestrzenie przysufitowe.

Numer referencyjny UL (E108998-BN):

To jest numer referencyjny dla numeru zgłoszenia UL. Ten numer jest unikalny dla każdego producenta i może się różnić dla różnych projektów. W połączeniu z innymi informacjami na drukowanym ciągu, doprowadzi to do listy UL kabla.

Oznaczenie UL (C [UL] US):

„UL” jest wcześniej znany jako „Underwriters Laboratories” - globalna firma certyfikująca bezpieczeństwo. Kiedy te dwie litery pojawiają się na kablu, oznacza to znak aprobaty UL dla tego produktu.

 Znak „UL” dotyczy produktów zaprojektowanych i sprzedawanych w Stanach Zjednoczonych, które są odpowiednie do środowisk elektrycznych .

 Znak „cUL” dotyczy produktów zaprojektowanych i sprzedawanych w Kanadzie, które są odpowiednie do środowisk elektrycznych. Kabel z nadrukiem wyłącznie z napisem „UL” nie jest odpowiedni do użytku na rynku kanadyjskim.

 Po numerach referencyjnych UL należy zawsze umieszczać słowo „zweryfikowany”, aby wskazać, że specyficzny organ certyfikujący wymieniony rzeczywiście zweryfikował kabel.

Klasa materiału / odporność ogniowa (CMR-LP):

 Kiedy litery „C” i „M” są widoczne razem, oznacza to, że kabel może być używany zgodnie z normami National Electrica l Code (NEC lub NFPA 70).

 „CM” oznacza kabel ogólnego przeznaczenia; przepisy przeciwpożarowe nie nakładają ograniczeń na typy kabli w tych aplikacjach.

 W tym przykładzie „CMR” informuje, że jest to kabel przystosowany do montażu pionowego - taki, który ma zapobiegać rozprzestrzenianiu się ognia z podłogi na podłogę.

 Możesz również zobaczyć „CMP” na legendzie na swojej osłonie (co wskazuje na kabel, który ogranicza rozprzestrzenianie się płomieni do nie więcej niż 5 stóp). Kable te mogą być stosowane w przestrzeniach przysufitowych (np. za sufitem podwieszanym).

 Litera „LP” umieszczona po „CMR” oznacza, że kabel jest certyfikowany dla dużych wiązek w zastosowaniach Power over Ethernet powyżej 60 W. Liczba podana zaraz po (0,5 A) wskazuje, że może on obsługiwać do 100 W mocy dostarczanej bez przekraczania podanych temperatur znamionowych. „LP” oznacza „Limited Power”, co oznacza certyfikat UL.

Temperatura znamionowa (90C):

 W tym przypadku temperatura znamionowa 90 stopni Celsjusza oznacza, że osłona kabla zachowa swoje właściwości ognioodporne w zastosowaniach, w których temperatura otoczenia osiąga ten poziom. Przy wyższych temperaturach parametry materiałów mogą zacząć pogarszać się, co znacząco może wpływać na odporność kabla.

Kategoria (CAT 6A):

Na kablu miedzianym zobaczysz „CAT 5E”, „CAT 6”, „CAT 6A” itd. To po prostu informuje, jakiego rodzaju jest to kabel, aby wiedzieć, jakiego typu przepustowości się spodziewać - i ilu metrów.

RoHS:

Obecność tego akronimu oznacza, że producent kabla postępował zgodnie z wytycznymi RoHS ( Restriction of Hazardous Substances) , które powstały w Unii Europejskiej w celu ograniczenia stosowania niebezpiecznych materiałów występujących w produktach elektrycznych i elektronicznych.
