Często zdarza się, że sygnały wielu czujników są połączone w celu zapewnienia informacji o stanie operacyjnym. Jeśli to połączenie zostanie zastosowane w jednostce sterującej, konieczne jest doprowadzenie sygnałów każdego czujnika za pośrednictwem przewodów i przetworzenie ich w programie sterującym. W wielu przypadkach wystarczy połączyć sygnały czujnika ze sobą na miejscu i przesłać tylko jeden połączony sygnał końcowy do jednostki sterującej
Do tego używane są moduły logiczne ipf electronic. Zależnie od modułu, aż do 10 sensorów może być połączone ze sobą. Wersje AND i/lub OR są dostępne jako warianty logiczne. Użytkownik może bezpośrednio zobaczyć, które sygnały są w oczekiwaniu, a których brakuje, przy użyciu LED-owego wyświetlacza statusu. Status podłączonego sygnału końcowego jest podobnie ukazany dzięki LED-om wyjściowym.
Zalety modułów logicznych:
- Płaska solidna konstrukcja
- LED-owy wyświetlacz statusu
- Klasa ochrony IP67
Przykłady zastosowania:
- Połączenie sygnałowe wielu czujników

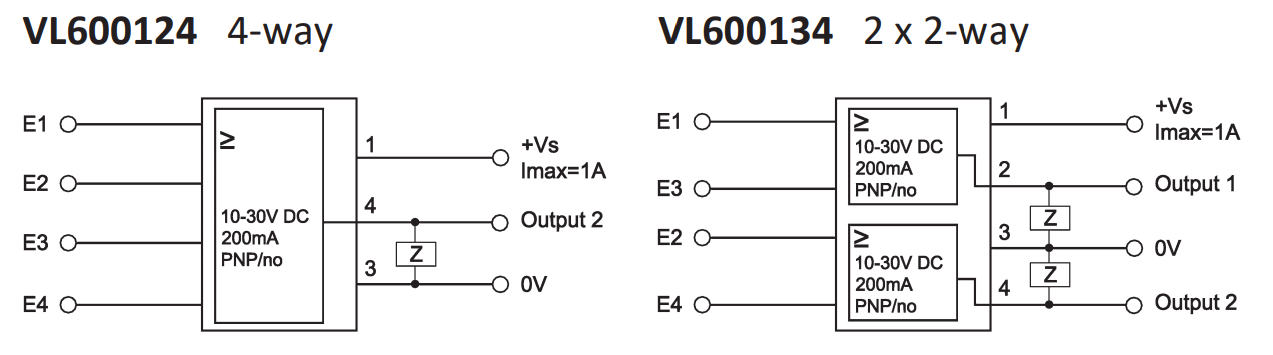

Przykładowe schematy połączeń:
