Typ A, B i C: Czy znasz swoje złącza zaworowe?
Złącza zaworowe mogą być małe pod względem wielkości i kosztów, jeśli weźmie się pod uwagę wszystko, co zapewnia funkcjonowanie zakładów przemysłowych, ale na te małe elementy stawiane są wysokie wymagania. Oczekuje się, że wytrzymują ekstremalne temperatury, zadziałają w kontakcie z olejem i smarem oraz utrzymują niezawodne połączenia.
Złącze zaworowe DIN jest przeznaczone do zasilania i, w niektórych przypadkach, przesyłania sygnału do urządzeń końcowych, takich jak zawory elektromagnetyczne, poprzez podłączenie ich do źródeł napięcia i/lub sieci danych.
Te urządzenia końcowe służą ważnemu celowi: kontrolowaniu kierunku płynów i gazów. W niektórych przypadkach mogą również chronić przed przepięciami, które mogłyby uszkodzić urządzenia. Działają podobnie do baterii kuchennej — z wyjątkiem tego, że kontrolują przepływ prądu zamiast wody.
Złącza mogą być również używane do podłączenia czujników ciśnienia, temperatury i monitorów przepływu do niezbędnego zasilania i danych
Gdziekolwiek znajdziesz procesy produkcyjne, znajdziesz złącza zaworów DIN. Są one stosowane w przemyśle motoryzacyjnym, chemicznym, spożywczym/napojowym, farmaceutycznym, naftowym/gazowym i wodnym/ściekowym, aby podać tylko kilka przykładów.
Rodzaje złączy zaworowych DIN
Przez lata złącza zaworowe DIN zapewniały szybką i ekonomiczną alternatywę rozłączania dla tradycyjnych urządzeń przewodowych.
Zanim jednak wybierzesz jeden do użycia, ważne jest, aby zrozumieć trzy dostępne standardowe typy złączy zaworowych DIN. Każdy z nich oferuje inny rozmiar obudowy, rodzaj pinów i rozstaw pinów, aby spełnić różne cele.
- Typ A
Jako największy z trzech typów złączy zaworowych, złącza zaworowe typu A można rozpoznać po kształcie główki złącza (kwadrat o wymiarach 1 cal na 1 cal) lub po trzech skierowanych do wewnątrz pinach w kształcie litery U. Piny są oddalone od siebie o 18 mm.
Te złącza są przeznaczone do stosowania z zaworami elektromagnetycznymi w zastosowaniach hydraulicznych i pneumatycznych, aby bezpiecznie dostarczać energię przy użyciu metody wodoodpornej.
Złącza zaworowe typu A są zbudowane zgodnie z normą EN 175301-803-A (formalnie znane jako DIN 43560) i są dostępne w opcjach 2-biegunowych lub 3-biegunowych + uziemienie.
- Typ B
Złącza zaworowe typu B są idealne w sytuacjach, w których nie ma zbyt wiele miejsca do pracy, na przykład w listwach rozgałęźnych. Dzięki prostokątnemu kształtowi główki złącza, złącza można montować obok siebie, aby maksymalnie wykorzystać przestrzeń. Można również spotkać się z nazwą „złączki mikrozaworowe”.
Podobnie jak złącza zaworowe typu A, złącza zaworowe typu B można znaleźć na zaworach elektromagnetycznych w zastosowaniach hydraulicznych i pneumatycznych, a także w zastosowaniach morskich.
Oferowane są z dwoma różnymi rozstawami pinów:
- 10 mm między stykami #1 i #2 (EN) z jednym stykiem z płaskim ostrzem i dwoma stykami w kształcie litery U skierowanymi na zewnątrz
- 11 mm między pinami #1 i #2 (standard przemysłowy) z trzema stykami z płaską końcówką; to jest standard branżowy
Złącza zaworowe typu B są zbudowane zgodnie z normą EN 175301-803-B lub normą przemysłową i dostępne w wersji 2-biegunowej + uziemienie.
- Typ C
Najmniejsze z trzech typów złączek zaworowych, złącza zaworowe typu C, mają kwadratową głowicę złącza, taką jak złącza zaworowe typu A. Ze względu na swój rozmiar są one czasami nazywane „złączkami submikrozaworowymi”.
Oferowane są z dwoma różnymi rozstawami kołków płaskich:
- Rozstaw pinów 8 mm między pinami #1 i #2 (EN)
- Rozstaw pinów 9,4 mm między pinami #1 i #2 (standard przemysłowy)
Złącza zaworowe Form C są zbudowane zgodnie z normą EN 175301-803-C lub standardem przemysłowym i są dostępne w opcji 2-biegunowej lub 3-biegunowej + uziemienie.
Zwłącza zaworowe od Belden
Od ponad 50 lat Hirschmann i Lumberg Automation, obie marki Belden, oferują kompleksowe portfolio produktów do obsługi urządzeń końcowych, takich jak zawory elektromagnetyczne, czujniki ciśnienia, czujniki temperatury i monitory przepływu.
Nasze produkty zapewniają kompletne rozwiązanie typu end-to-end, zapewniając nie tylko stronę żeńską, którą podłącza się do urządzenia końcowego, ale także stronę męską, którą można zamontować lub uformować bezpośrednio na urządzeniu końcowym.

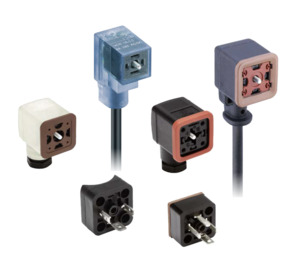

Nasze złącza zaworowe DIN są dostępne w różnych stylach, w tym przyłączanych w terenie, jedno- i dwustronnych formowanych przewodów połączeniowych, adapterów, formowanych rozgałęźników i gniazd.
