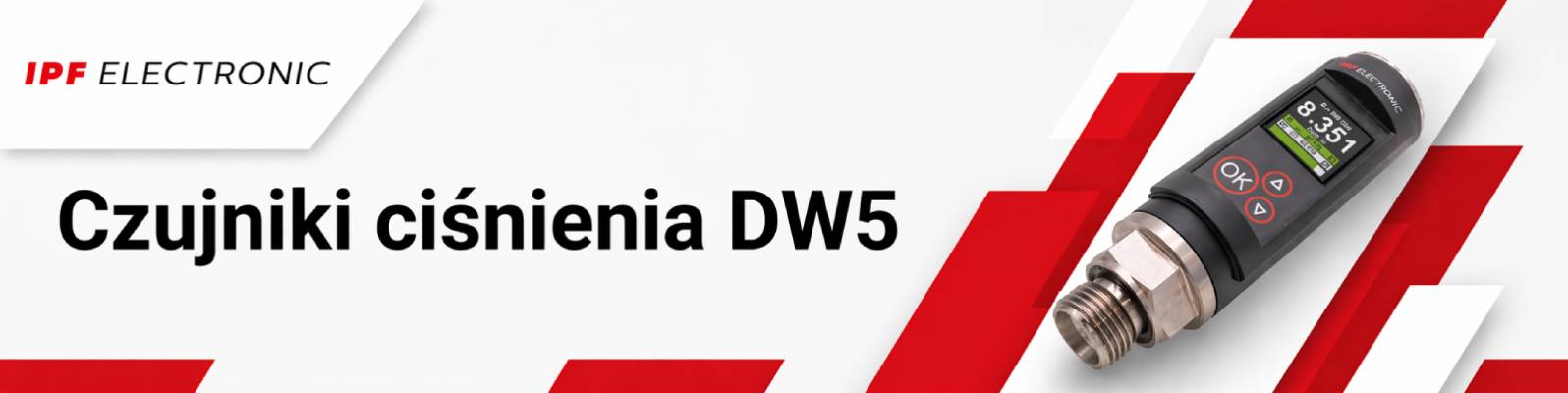

Z serią DW5x ipf electronic prezentuje kolejną generację czujników ciśnienia, które spełniają szeroki zakres bardzo różnych wymagań i mogą być stosowane w wielu różnych aplikacjach dla mediów ciekłych lub gazowych, takich jak aplikacje hydrauliczne i pneumatyczne.
Seria urządzeń obejmuje szeroki zakres ciśnienia od -1 do +600 barów. Czujniki z cyfrową celą pomiarową wykonaną w całości ze stali nierdzewnej i zintegrowanym procesorem zapewniają nie tylko pomiar ciśnienia, ale także, w razie potrzeby, względnej temperatury monitorowanego medium. Czujniki są dostępne w trzech różnych wariantach celi pomiarowej:
¼" gwint zewnętrzny, ¼" gwint wewnętrzny i ½" gwint zewnętrzny z przepłukiwaną membraną
Czujniki ciśnienia są ustawiane lub parametryzowane za pomocą trzech przycisków zintegrowanych w obudowie z menu tekstowym na wyświetlaczu. Alternatywnie, czujniki mogą być parametryzowane poprzez IO-Link. Zintegrowany, czytelny kolorowy wyświetlacz TFT umożliwia intuicyjną obsługę czujników.
ZALETY TECHNICZNE:
- Intuicyjny kolorowy wyświetlacz TFT:
Łatwy do odczytania, z różnymi trybami wyświetlania, np. wyświetlanie zwykłego tekstu, wyświetlanie trendów i kolorowa wizualizacja punktów przełączania.
- Prosta obsługa:
Trzy zintegrowane w obudowie przyciski z menu tekstowym umożliwiają szybką i intuicyjną parametryzację.
- Interfejs IO-Link:
Alternatywna parametryzacja i diagnostyka (maksymalne i minimalne wartości ciśnienia i temperatury, czas trwania nadciśnienia, cykle przełączania dla wyjścia 1, a także godziny pracy i stan urządzenia) bezpośrednio przez interfejs cyfrowy.
- Elastyczne wyjścia:
Jedno wyjście przełączające plus drugie wyjście zmienne, indywidualnie konfigurowalne jako wyjście przełączające, analogowe lub alarmowe.
- Zmienne jednostki:
Wyświetlanie ciśnienia w barach, psi lub MPa, wyjście analogowe opcjonalnie prądowe (0...20 mA, 4...20 mA) lub napięciowe (0...5 V, 0...10 V).
- Funkcja testu offline:
Sprawdzenie wszystkich funkcji czujnika bez ciśnienia - idealne do uruchamiania i konserwacji.
- Obrotowy wyświetlacz i obudowa:
Wyświetlacz można obracać w sposób ciągły o 360° w krokach co 90°, dzięki czemu można go optymalnie odczytywać w dowolnej pozycji montażowej.
DW50xxxxGwint zewnętrzny ¼" cala:
Nr art. Zakres ciśnienia
DW50310S -1...9 bar
DW50310D | 0...10 bar
DW50310T | 0...60 bar
DW503104 | 0...100 bar
DW503105 | 0...250 bar
DW503106 | 0...400 bar
DW503107 | 0...600 bar
DW51xxxxGwint wewnętrzny ¼" cala:
Nr art. Zakres ciśnienia
DW51310U -1...9 bar
DW51310K -1...10 bar
DW51310D | 0...10 bar
DW51310T | 0...60 bar
DW513104 | 0...100 bar
DW513105 | 0...250 bar
DW513106 | 0...400 bar
DW513107 | 0...600 bar
DW52xxxxGwint zewnętrzny ½"*:
Nr art. Zakres ciśnienia
DW52310K -1...10 bar
DW52310D | 0...10 bar
DW52310T | 0...60 bar
DW523104 | 0...100 bar
DW523105 | 0...250 bar
DW523106 | 0...400 bar
DW523107 | 0...600 bar
*Z przepłukiwaną membraną
