Wirtualna ochrona, automatyka i sterowanie dla modernizacji podstacji

Wirtualne aplikacje ochrony, automatyki i sterowania (vPAC) oferują atrakcyjne rozwiązanie do zarządzania coraz bardziej złożonymi podstacjami dystrybucji energii. Advantech nawiązał współpracę z ABB i VMWare w celu dostarczenia wyjątkowego, zintegrowanego pionowo rozwiązania wirtualizacyjnego. Każdy z partnerów wnosi do rozwiązania najlepsze w swojej klasie produkty, usługi i wiedzę, które dostarczą transformującą wartość biznesową operatorom podstacji.

Czynniki biznesowe

• Rosnąca złożoność przepływu energii w podstacji z powodu DER, mikrosieci, energii odnawialnej i magazynowania
• Zmiany klimatyczne powodujące szybkie zmiany w przepisach i poprawę wydajności technologicznej
• Rosnące ryzyko błędnej konfiguracji systemu i cyberataków na infrastrukturę sieciową.

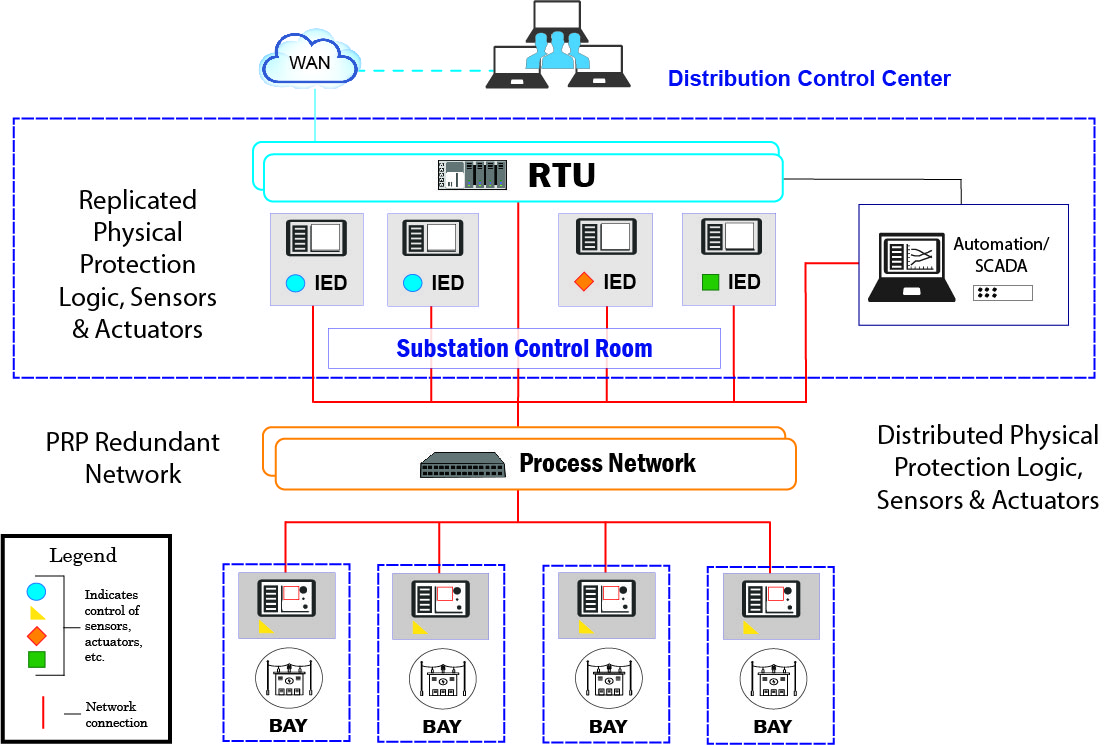

Architektura podstacji scentralizowanej

Zalety rozwiązania vPAC

• Zmniejszenie kosztów CAPEX poprzez centralizację sterowania i minimalizację przestrzeni w sterowni
• Obniżenie kosztów utrzymania dzięki automatyzacji i zdalnym aktualizacjom
• Skrócenie czasu przestoju dzięki szybkiemu wdrożeniu
• Zwiększenie sprawności, wydajności i elastyczności dzięki digitalizacji

Kluczowe wymagania dotyczące vPAC

• Skalowalny, scentralizowany system
• Komunikacja w czasie rzeczywistym, niskie opóźnienia i deterministyczne działanie Serwery z certyfikatem IEC 61850-3 klasy przemysłowej
• Wysoka dostępność z efektywną kosztowo redundancją
• Wielowarstwowe bezpieczeństwo sprzętu i oprogramowania
• Otwarty ekosystem zapewniający najlepszą w swojej klasie ochronę
• Standardy: IEC61850-8-1 MMS, IEC 60870-5-104, IEC61850-9-2LE, synchronizacja czasu IEEE1588v2, IEC61850 GOOSE typ 1A, klasa P1 (<3ms), komunikacja redundantna IEC61850 PRP

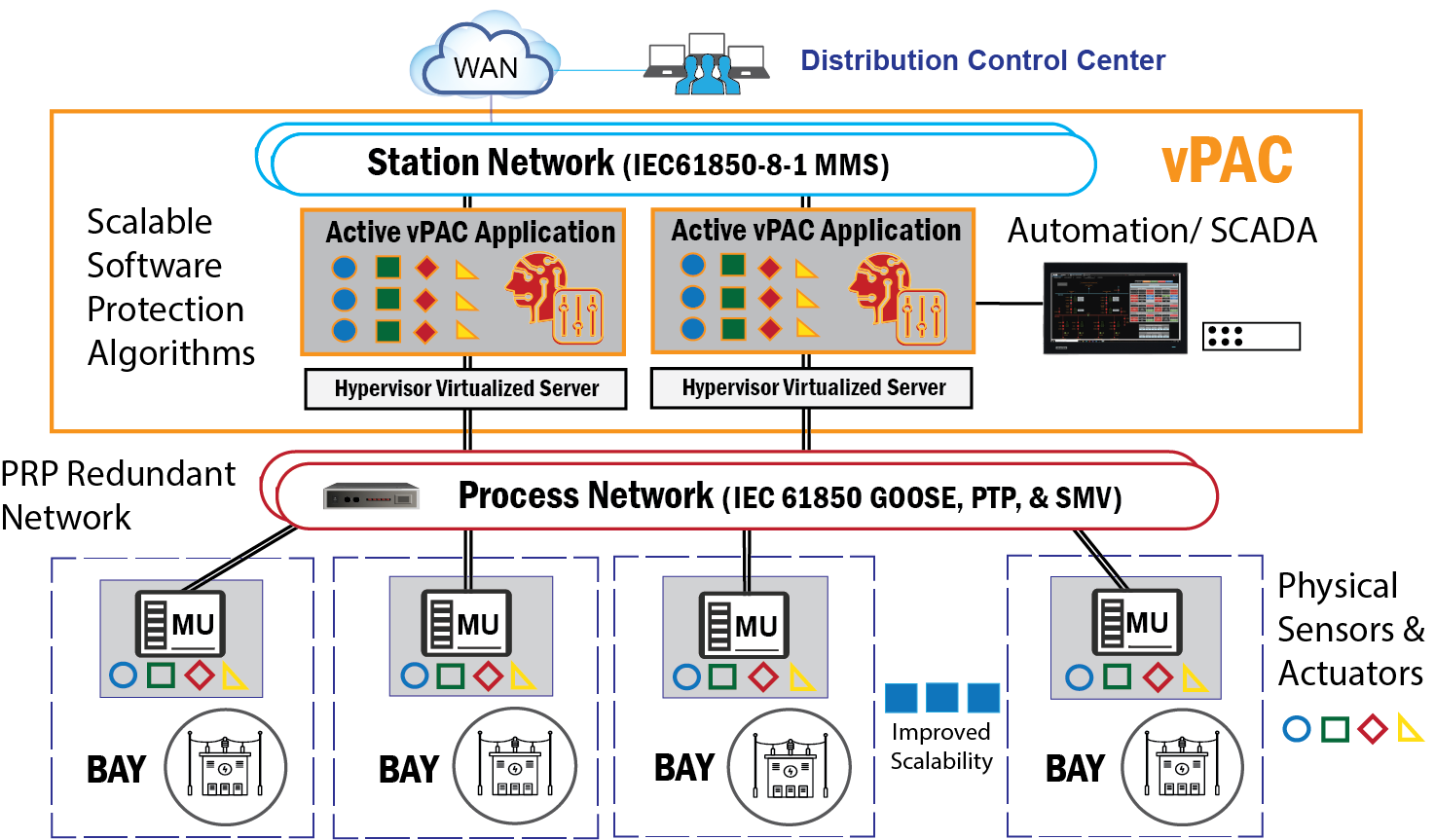

vPAC dla ochrony podstacji

Zintegrowane pionowo rozwiązania vPAC od liderów branży:

Aplikacje zabezpieczające i sterujące ABB

• Kompleksowe funkcje ochronne
• Oprogramowanie Smart Substation Control & Protection SSC600
• Wydajność w czasie rzeczywistym, skalowalność i możliwość rozbudowy

VMWare Edge Compute Stack (ECS)

• Pojedyncza platforma do uruchamiania maszyn wirtualnych i kontenerów
• Wsparcie dla obciążeń w czasie rzeczywistym (5G, IED)
• Scentralizowane zarządzanie cyklem życia
• Zwiększona niezawodność, bezpieczeństwo i ochrona

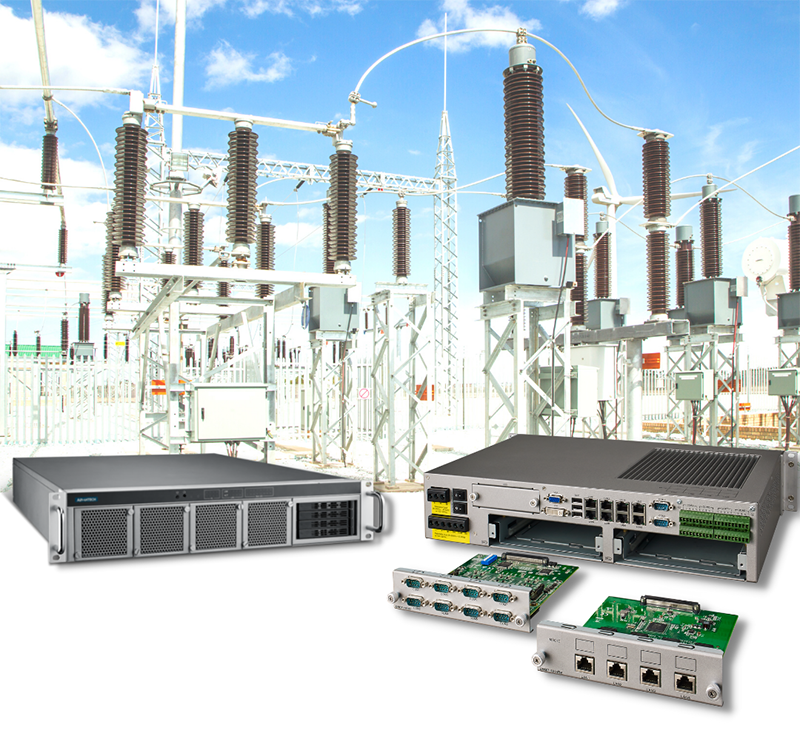

Serwery przemysłowe Advantech

• Bezpieczne IEC-61850-3 i PRP
• Redundantne zasilanie
• Redundantna pamięć masowa
• Bezpieczeństwo sprzętowe

Rozwiązanie

To trójwarstwowe rozwiązanie vPAC łączy dwie warstwy oprogramowania i jedną warstwę sprzętową. Wykorzystując doświadczenie w zakresie infrastruktury sieciowej, firma ABB oferuje oprogramowanie Ability™ Smart Substation Control and Protection SSC600, które jest przeznaczone do ochrony, sterowania, pomiarów i nadzoru podstacji energetycznych.

VMWare, zaufany cyfrowy fundament przyspieszający innowacje, zapewnia specjalnie skonstruowaną platformę, która spełnia wymagania w zakresie bezpieczeństwa, wydajności i zarządzania dla obciążeń podstacji.

Wreszcie, przemysłowe serwery podstacji Advantech zapewniają wysoką niezawodność platformy sprzętowej stworzonej przez lidera w dziedzinie komputerów przemysłowych.
